Cuscinetto a sfera a quattro punti a due punti a doppia fila Fornitori

Jiangsu Manchen Transmission Technology Co., Ltd. Casa / Prodotto / Cuscinetto a sfera a quattro punti a due punti a doppia fila
  • Cuscinetto a sfera a quattro punti a due punti a doppia fila

Cuscinetto a sfera a quattro punti a due punti a doppia fila

Il cuscinetto a sfere a due punti a due punti a doppia fila è caratterizzato dai suoi elementi rotolanti (palline) che entrano in contatto con le piste a quattro punti e gli elementi rotolanti con lo stesso diametro. Questo design consente al cuscinetto di resistere simultaneamente a carichi multidirezionali, inclusi carichi assiali, carichi radiali e momenti di inclinazione. Tale design garantisce un'elevata rigidità e stabilità, rendendolo adatto per applicazioni ad alto carico.

Il design della sfera a doppia fila aumenta il numero di punti di contatto, distribuendo il carico e riducendo la pressione su ciascuna sfera in acciaio, estendendo così la durata del servizio del cuscinetto. La configurazione a contatto a quattro punti gli consente di eseguire eccellenti in carichi complessi, in particolare nelle applicazioni che richiedono una gestione simultanea del carico multidirezionale. Inoltre, riduce efficacemente il verificarsi di slittamento degli elementi di rotolamento, migliorando la rigidità del cuscinetto e migliorando la sua stabilità. Il cuscinetto a sfere a sfera a quattro punti a due punti a doppia fila si applica a macchinari ad alta precisione e ad alta affidabilità, come macchinari di costruzione (ad es. Excavatori, gru), attrezzature per l'energia eolica, dispositivi medici e antenne radar. La sua elevata capacità e precisione portano il carico lo rendono la scelta ideale per queste applicazioni impegnative.

Questo cuscinetto con la slewing presenta un design compatto e una facile installazione, riducendo significativamente il peso complessivo e i requisiti di spazio dell'attrezzatura. Le sue prestazioni di sigillatura impediscono effettivamente la polvere e i contaminanti di entrare, garantendo l'affidabilità operativa a lungo termine. Inoltre, il cuscinetto richiede una manutenzione relativamente semplice; La lubrificazione e l'ispezione periodiche possono garantire il suo funzionamento stabile a lungo termine.

Il cuscinetto a sfere a sfera a quattro punti a due punti a doppia fila è prodotto in acciaio in lega ad alta resistenza, che subisce processi di tempra e temperazione per garantire le sue proprietà meccaniche e la resistenza all'usura. Le piste e le palline sono esattamente lavorate e macinate, garantendo la levigatezza delle superfici di contatto e la tenuta dell'adattamento, migliorando ulteriormente la capacità di carico del cuscinetto e la levigatezza operativa. Come produttore di cuscinetti per canne professionali, ci impegniamo a fornire ai nostri clienti prodotti di alta qualità e ad alte prestazioni. Per preventivi, contattaci.

Contattaci Jiangsu Manchen Transmission Technology Co., Ltd.

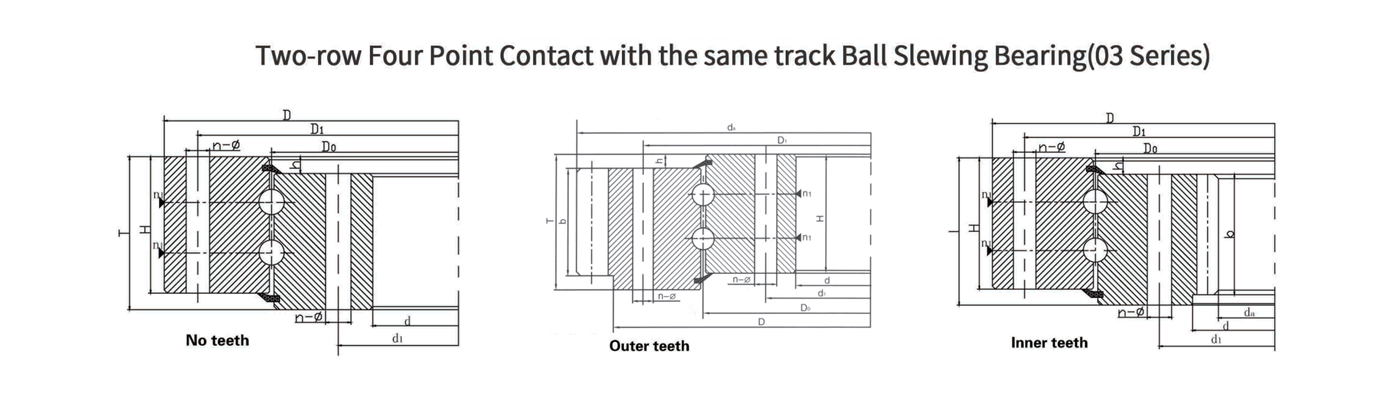

Caratteristiche tecniche

03 Serie Di paraMetri di Base
Numero di serie DimeNsione di base Dimensione della configurazione Dimensione di montaggio Dimensione strutturale Dati degli ingranaggi Dati degli ingranaggi esterni Dati degli ingranaggi interni
Nessun denti Denti esterini Denti interni D d T D1 D1 Foro bullone Foro a vite n N1 H H b m da Z da Z
Tipo 0 Tipo 123
D0 D0 D0 ∅ ∅ T
1 030.25.560 031.25.560 033.25.560 676 444 110 640 480 18 M16 32 20 4 100 26 60 5 704 138 417 84
032.25.560 034.25.560 6 706.8 115 410.4 69
2 030.25.630 031.25.630 033.25.630 746 514 110 710 550 18 M16 32 24 4 100 26 60 6 790.8 129 482.4 81
032.25.630 034.25.630 8 790.4 96 475.2 60
3 030.25.710 031.25.710 033.25.710 826 594 110 790 630 18 M16 32 24 4 100 26 60 6 862.8 141 560.4 94
032.25.710 034.25.710 8 862.4 105 555.2 70
4 030.30.800 031.30.800 033.30.800 742 658 130 898 702 22 M20 40 30 6 120 29 80 8 982.4 120 619.2 78
032.30.800 034.30.800 10 988 96 614 62
5 030.30.900 031.30.900 033.30.900 1042 758 130 998 802 22 M20 40 30 6 120 29 80 8 1086.4 133 715.2 90
032.30.900 034.30.900 10 1088 106 714 72
6 030.30.0000 031.30.1000 033.30.1000 1142 858 130 1098 902 22 M20 40 36 6 120 29 80 10 1198 117 814 82
032.30.1000 034.30.1000 12 1197.6 97 796.8 67
7 030.30.1120 031.30.1120 033.30.1120 1262 978 130 1218 1022 22 M20 40 36 6 120 29 80 10 1318 129 924 93
032.30.1120 034.30.1120 12 1317.6 107 916.8 77
8 030.40.1250 031.40.1250 033.40.1250 1426 1074 170 1374 1126 26 M24 45 40 5 160 39 90 12 1494.6 122 1012.8 85
032.40.1250 034.40.1250 14 1495.2 104 1013.6 73
9 030.40.1400 031.40.1400 033.40.1400 1576 1224 170 1524 1272 26 M24 45 40 5 160 39 90 12 1641.6 134 1156.8 97
032.40.1400 034.40.1400 14 1649.2 115 1153.6 83
10 030.40.1600 031.40.1600 033.40.1600 1776 1424 170 1724 1476 26 M24 45 45 5 160 39 90 14 1845.2 129 1349.6 97
032.40.1600 034.40.1600 16 1852.8 113 1350.4 85
11 030.40.1800 031.40.1800 033.40.1800 1976 1624 170 1924 1676 26 M24 45 45 5 160 39 90 14 2055.2 144 1545.6 111
032.40.1800 034.40.1800 16 2060.8 126 1542.4 97
12 030.50.2000 031.50.2000 033.50.2000 2215 1785 200 2149 1851 33 M30 48 48 8 188 47 120 16 2300.8 141 1702.4 107
032.50.2000 034.50.2000 18 2300.4 125 1699.2 95
13 030.50.2240 031.50.2240 033.50.2240 2455 2025 200 2389 2091 33 M30 48 48 8 188 47 120 16 2540.8 156 1942.4 122
032.50.2240 034.50.2240 18 2552.4 139 1933.2 108
14 030.50.2500 031.50.2500 033.50.2500 2715 2285 200 2649 2361 33 M30 60 56 8 188 47 120 18 2804.4 153 2203.2 123
032.50.2500 034.50.2500 20 2816 138 2188 110
15 030.50.2800 031.50.2800 033.50.2800 3015 2585 200 2949 2651 33 M30 60 56 8 188 47 120 18 3110.4 170 2491.2 139
032.50.2800 034.50.2800 20 3116 153 2488 125

Prodotti consigliati

RIMANIAMO IN CONTATTO

SUBMIT
Chi siamo
Jiangsu Manchen Transmission Technology Co., Ltd.
Jiangsu Manchen Transmission Technology Co., Ltd.

Jiangsu Manchen Transmission Technology Co., Ltd è stata fondata nel 2019. Siamo affidabili produttori e fornitori di slewing a rulli a tre file (13 serie) in Cina. Siamo anche un'impresa di produzione professionale che integra la progettazione, la ricerca e lo sviluppo, la produzione e le vendite. La compagnia si trova nella città di Huangtu, Jiangyin City, provincia di Jiangsu, con trasporti molto convenienti. L'azienda ha condizioni tecniche mature e attrezzature ben attrezzate. I suoi prodotti sono ampiamente utilizzati in robot industriali, attrezzature mediche, macchinari ingegneristici, macchinari a porte, attrezzature per la protezione ambientale, industria fotovoltaica e altri campi. L'azienda aderisce sempre alla filosofia aziendale aziendale di "qualità prima, cooperazione vantaggiosa per tutti" per fornire servizi di alta qualità e prodotti affidabili per i nuovi e vecchi clienti. Fornire alle aziende una gamma completa di soluzioni per aiutarli a migliorare il loro livello di gestione e la capacità di produzione in modo che le imprese possano sempre mantenere la competitività nella concorrenza del mercato feroce e raggiungere un rapido e stabile sviluppo delle imprese.

Certificato d'onore
Notizia
Conoscenza del prodotto

Metodo per il cuscinetto a sfera a sfera a quattro punti a due punti a doppia fila per sopportare carichi assiali e radiali

Cuscinetti a sfera a quattro punti a due punti a doppia fila sono progettati per gestire efficacemente i carichi assiali e radiali. Ecco una panoramica di come questi cuscinetti gestiscono questi carichi:
Carica distribuzione e design: caratteristiche di progettazione: contatto a quattro punti: ogni palla nel cuscinetto entra in contatto con le piste in quattro punti. Questa configurazione consente al cuscinetto di gestire i carichi combinati in modo più efficace, poiché i punti di contatto distribuiscono le forze attraverso la superficie del cuscinetto. Sfere di diametro a pari a eguali: l'uso di sfere di pari di diametro garantisce una distribuzione uniforme del carico, riducendo il rischio di sollecitazioni localizzate e migliorando le capacità di gestione complessive del carico.
Meccanismi di cuscinetti del carico: carichi radiali: il carico radiale è supportato dai punti di contatto tra le palle e le piste. La progettazione del cuscinetto consente alle sfere di supportare questi carichi uniformemente attraverso la circonferenza del cuscinetto, minimizzando la concentrazione di sollecitazione. Carichi assiali: il design del contatto a quattro punti consente anche al cuscinetto di supportare i carichi assiali in entrambe le direzioni. Le palle entrano in contatto con le piste ad angolo, consentendo loro di trasportare efficacemente le forze assiali. Le palline di pari di diametro aiutano a distribuire uniformemente queste forze assiali attraverso il cuscinetto.
Meccanismi operativi: Gestione del carico radiale: angolo di contatto: le sfere sono disposte ad angolo rispetto alle piste, che consente loro di sopportare carichi radiali. L'angolo di contatto è in genere ottimizzato per garantire che il carico radiale sia distribuito uniformemente attraverso la superficie del cuscinetto. Interazione con palla e pista: mentre il cuscinetto ruota, le palline rotolano lungo le piste, che aiutano a distribuire il carico radiale su più punti di contatto. Questo movimento rotolante riduce l'attrito e l'usura.
Gestione del carico assiale: Design di contatto a quattro punti: la progettazione del contatto a quattro punti consente al cuscinetto di gestire efficacemente i carichi assiali creando più punti di contatto che diffondono il carico. Questo design consente al cuscinetto di gestire forze assiali significative senza deformazione o usura eccessiva. Questa capacità di condivisione del carico migliora la stabilità del cuscinetto e riduce il rischio di stress localizzato.
Vantaggi della progettazione a doppia fila: aumento della capacità di carico: il design a doppia fila fornisce un'area di contatto più ampia rispetto ai cuscinetti a fila singola, che aumenta la capacità di carico complessivo. Ciò rende il cuscinetto adatto per applicazioni con elevati requisiti di carico assiale e radiale. Stabilità migliorata: la configurazione a doppia riga migliora la stabilità del cuscinetto distribuendo i carichi in modo più uniforme. Questa stabilità aiuta a ridurre le vibrazioni e migliorare le prestazioni complessive del cuscinetto. Deformazione ridotta: la distribuzione uniforme dei carichi aiuta a ridurre al minimo la deformazione e l'usura, che estende la durata del cuscinetto.
Considerazioni sull'applicazione: Criteri di selezione: Requisiti di carico: quando si seleziona un cuscinetto a sella a quattro punti a quattro punti a due punti, è importante considerare i carichi assiali e radiali massimi che il cuscinetto sperimenterà nella sua applicazione. Condizioni di apertura: le prestazioni del cuscinetto possono essere influenzate da condizioni operative come la temperatura, la velocità e i fattori ambientali. Assicurarsi che il cuscinetto sia progettato per gestire queste condizioni in modo efficace.
Installazione e manutenzione: installazione corretta: l'installazione corretta è cruciale per la distribuzione ottimale del carico e le prestazioni dei cuscinetti. Assicurarsi che il cuscinetto sia allineato correttamente e che le superfici di montaggio siano pulite e prive di detriti. Manutenzione regolare: ispezione e manutenzione regolari sono essenziali per garantire che il cuscinetto continui a funzionare in modo efficace. Ciò include il controllo dei segni di usura, la garanzia di una corretta lubrificazione e l'ffrontare prontamente eventuali problemi.
Il cuscinetto a sfere a sfera a quattro punti a due punti a doppia fila è progettato per gestire carichi assiali e radiali attraverso le sue caratteristiche di design uniche e meccanismi operativi. Utilizzando le sfere di contatto a quattro punti e uguale di diametro, il cuscinetto raggiunge un'efficace distribuzione del carico, una maggiore capacità di carico e una migliore stabilità. La selezione, l'installazione e la manutenzione adeguate sono fondamentali per garantire prestazioni e longevità ottimali del cuscinetto in varie applicazioni.

Servizi di garanzia e supporto forniti da doppio diametro uguale diametro a quattro punti cuscinetti a sfera di contatto

Servizi di garanzia e supporto per Cuscinetti a sfera a quattro punti a due punti a doppia fila sono fondamentali per garantire che i cuscinetti si esibiscano in modo affidabile durante la loro vita di servizio. Questi servizi in genere includono vari aspetti relativi all'assicurazione della qualità del prodotto, all'assistenza clienti e alla manutenzione. Ecco una panoramica di cosa aspettarsi:
Copertura di garanzia: Termini di garanzia tipici: Durata: garanzie per i cuscinetti a spallo a sfera a quattro punti a doppia fila a quattro punti di contatto di solito vanno da 1 a 3 anni, a seconda del produttore e del prodotto specifico. Scope della copertura: le garanzie generalmente coprono difetti nei materiali e nella fattura. Ciò include questioni come difetti di produzione, trattamento termico improprio o guasti del materiale. Escluzioni: esclusioni comuni possono includere danni causati da installazione impropria, uso improprio, abbandono, mancanza di manutenzione o fattori esterni come condizioni ambientali o impatti accidentali.
Processo di reclamo: documentazione: per richiedere una garanzia, i clienti devono in genere fornire la prova di acquisto, informazioni dettagliate sul difetto e potenzialmente fotografie o campioni del cuscinetto difettoso.
Supporto tecnico: supporto pre-vendita: selezione del prodotto: assistenza nella selezione del modello di cuscinetti appropriato in base ai requisiti dell'applicazione, alle condizioni di carico e all'ambiente operativo. Specifiche tecniche: fornendo informazioni tecniche dettagliate e specifiche per aiutare i clienti a prendere decisioni informate. Supporto per le vendite: supporto per l'installazione: fornire una guida o risorse per una corretta installazione e allineamento dei cuscinetti per garantire prestazioni ottimali e longevity.
Risoluzione dei problemi: offrire supporto per la diagnosi e la risoluzione di problemi relativi alle prestazioni del portamento, inclusi rumori anormali, usura eccessiva o problemi operativi. Consigli di manutenzione: offrire raccomandazioni sulle pratiche di manutenzione, programmi di lubrificazione e routine di ispezione per prolungare la vita.
Servizio clienti: Tempo di risposta: richieste di richieste e di supporto: risposta rapida alle richieste di richieste dei clienti e alle richieste di supporto, spesso in un periodo di tempo specificato (ad es. 24-48 ore). Canali di servizio: comunicazione: il supporto può essere fornito attraverso vari canali, tra cui telefono, e-mail o chat online.
Supporto in loco: in alcuni casi possono essere disponibili supporto in loco o servizio sul campo, in particolare per problemi complessi o installazioni su larga scala.
Formazione e risorse: Risorse educative: documentazione: fornitura di manuali dettagliati dei prodotti, guide di installazione e istruzioni di manutenzione. Programmi di allenamento: offrire sessioni di formazione o seminari per clienti e distributori su corretti installazione del cuscinetto, manutenzione e risoluzione delle risorse di pratica.
Servizi di sostituzione e riparazione: Sostituzione: politica di sostituzione: se un cuscinetto è difettoso in garanzia, il produttore può fornire un cuscinetto di sostituzione senza costi aggiuntivi. TEMPI: Informazioni sui tempi di consegna per i cuscinetti di sostituzione e il processo per ordinarli. REPAIR: Servizi di riparazione: Servizi di riparazione e riparazioni. volte.
Assicurazione della qualità: controllo di qualità: procedure di ispezione: informazioni sulle misure di controllo della qualità utilizzate durante la produzione per garantire che i cuscinetti soddisfino gli standard specificati. Cerce: fornire dettagli sulle pertinenti certificazioni o standard del settore con cui i cuscinetti sono conformi.
I servizi di garanzia e supporto per i cuscinetti a sfera a sfera a quattro punti a due punti a doppia fila sono progettati per garantire la soddisfazione del cliente e l'affidabilità del prodotto. In genere includono la copertura per difetti, supporto tecnico, guida all'installazione, consulenza di manutenzione e accesso alle risorse educative. La comprensione di questi servizi aiuta i clienti a prendere decisioni informate e garantisce che ricevano il supporto necessario per tutta la durata del servizio.
